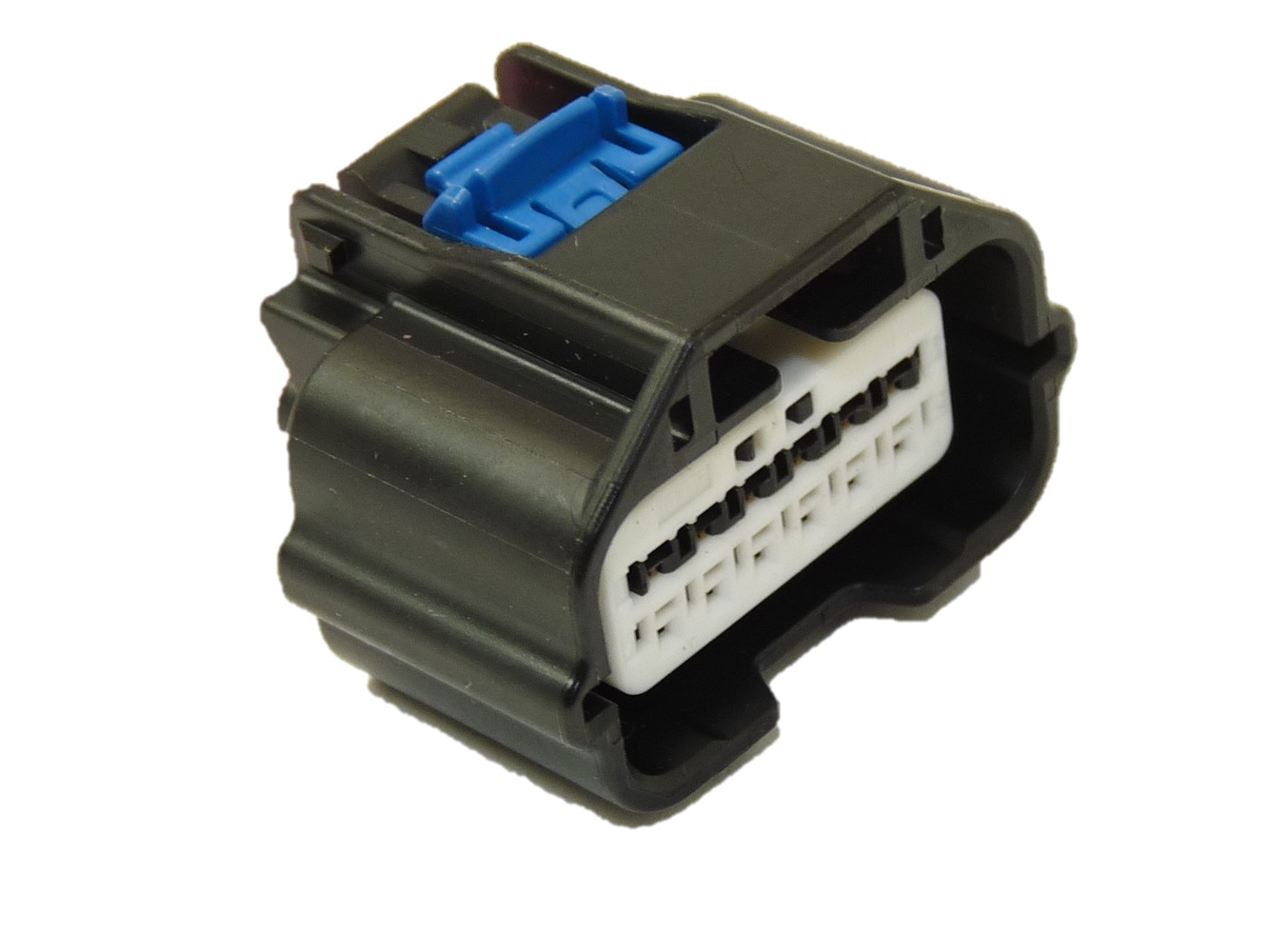

RH CONNECTORS FEMALE 12 WAY SEALED CONNECTOR

Hersteller:YAZAKI
Hersteller-Nr.:X41487PR06
Beschreibung:RH CONNECTORS FEMALE 12 WAY SEALED CONNECTOR
Poligkeit:12
Gedichtet:nein
Farbe:BLACK
Gehäuse­sicherung/Sekundär­verriegelung:ja
TGS Gehäuse-ID: 60-2-16
Serie: RH CONNECTORS
Entriegelungswerkzeuge: Bestückte Kontakte: Flachsteckermass:

G297

12 × Yazaki RH Connectors/HS 025 female terminal0.64 x 0.64

H925

1 × secondary lock
Teile-NummerHerstellerBeschreibungKabelquadratOberfläche
7116-4415-02YAZAKIRH CONNECTORS/HS CONNECTORS FEMALE SEALED TERMINAL0.30VERZINNT
7116-4416-02YAZAKIRH CONNECTORS/HS CONNECTORS FEMALE SEALED TERMINAL0.35-0.50VERZINNT
